道路交通标志牌的尺寸设计及设置要求

编辑:扬州市朗旭照明科技有限公司时间:2019-07-23

交通标志牌的设置对交通安全具有很大的影响。目前我国对于交通标志的设置在《道路交通标志和标线》( GB 5768- 1999) 中有详细的规定和说明, 但是在实际中, 交通标志的使用还存在一些问题, 如标志牌设置太小、设置距离不合理以及受到其他物体的遮挡等, 使得驾驶员不能很好地辨认交通标志牌, 这些问题往往会带来交通的不便, 甚至导致交通事故。本文将通过对比美国交通标志牌的设置, 从理论和实践两方面对交通标志的设置进行分析, 并根据分析结果给出相关的意见和建议。

2 从理论上分析标志尺寸的确定

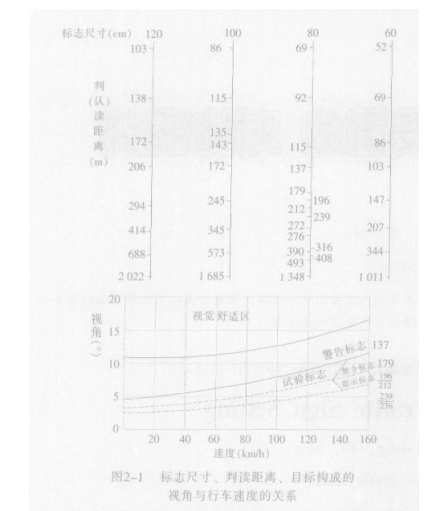

标志尺寸的大小与计算行车速度、视认距离和视角有关。世界各国通过长期的研究和试验, 得出了它们之间的关系, 如图2- 1所示。

图2- 1中视角的计算公式为:

Q=57.3d/D ( 2- 1)

式中: Q——视角(°) ;

d——图形尺寸( m) , 本文指交通标志牌的尺寸,

具体为: 警告标志指的是三角形中心线的长度; 禁令、指示标志指的是圆的直径或者是正方形、长方形的一条边长;

D——观察者至标志的距离, 这里指标志的认

读距离( m) 。

根据图2- 1, 由某一速度下的舒适视角Q和此速度下的认读距离D即可计算出所需的最小标志牌尺寸, 即:

d=QD/57.3 ( 2- 2)

由式( 2- 2) 可以得出标志牌的尺寸与视认距离的关系, 如曲线图2- 2所示。

根 据 式( 2- 2) 和 图2- 2, 可 计 算 出 不 同 速 度下, 舒适视角范围内认读距离和交通标志牌尺寸的关

系, 见表2- 1。

3 目前我国交通标志的设置

3.1 交通标志牌的分类

根据我国国 家 标 准 《道 路 交 通 标 志 和 标 线 》( GB 5768- 1999) 的规定, 道路交通标志分为两大类: 主标志和辅助标志。

3.1.1 主标志

主标志又分为警告标志、禁令标志、指示标志、指路标志、旅游区标志和道路施工安全标志,

具体如下:

a) 警告标志: 警告车辆、行人注意危险地点的标志;

b) 禁令标志: 禁止或限制车辆、行人交通行为的标志;

c) 指示标志: 指示车辆、行人行进的标志;

d) 指路标志: 传递道路方向、地点、距离信息的标志;

e) 旅游区标志: 提供旅游景点方向、距离的标志;

f) 道路施工安全标志: 通告道路施工区通行的标志。

3.1.2 辅助标志

辅助标志是指辅设在主标志下, 起辅助说明作用的标志。

3.2 交通标志牌的设置尺寸

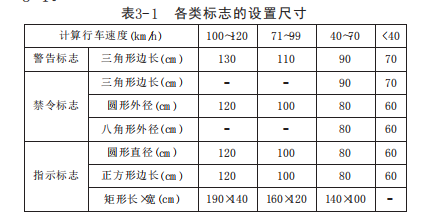

根据 《道路交通标志和标线》( GB 5768- 1999)的规定, 标志尺寸由道路计算行车速度确定, 见表3- 1。

3.3 标志的设置位置

3.3.1 警告标志

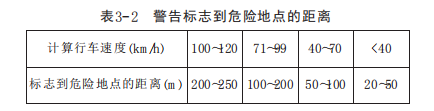

警告标志到危险地点的距离依据道路的计算行车速度确定, 如表3- 2所示。


3.3.2 禁令标志

禁令标志设在需要禁止或限制车辆、行人交通行为的路段或交叉口附近。

3.3.3 指示标志

指示标志设在需要指示车辆、行人行进的路段或路口附近。

4 美国交通标志的设置

4.1 交通标志的分类

根据2003年版美国标志手册 《Manual on Uniform Traffic Control Devices- for Streets and Highways》

- 2003 EDITION, 将交通标志分为法规标志(Regulatory) 、警告标志( Warning) 和指示标志( Guide) ,

具体如下:

a) 法规标志: 告知驾驶者对交通法制和法规予以注意和遵守;

b) 警告标志: 对那些不易发现的危险地点予以提醒和警告的标志;

c) 指示标志: 指示路线、目的地、方向、距离、服务设施、关键点和其他地理位置、休闲娱乐、文化信息等, 为人们出行带来方便的标志。

4.2 交通标志牌的设置尺寸

4.2.1 法规标志

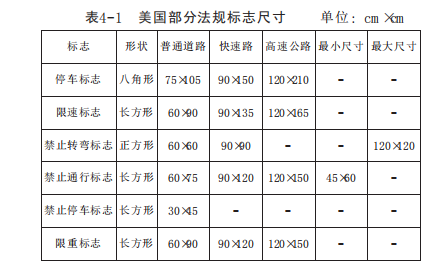

美国法规标志的分类很多, 现就与我国交通标志有关的标志项的设置尺寸摘要如表4- 1所示。

3.3 标志的设置位置

3.3.1 警告标志

警告标志到危险地点的距离依据道路的计算行车速度确定, 如表3- 2所示。

4.2.2 警告标志

警告标志的设置尺寸见表4- 2。

4.2.3 指示标志

交通标志牌的尺寸应根据标志牌内的内容多少而定, 且牌内的文字大小和间距应清晰易认。

4.3 标志的设置位置

4.3.1 法规标志

法规标志应设在需要设置此种标志的地点的附近, 以对驾驶者起到约束、提醒、警告的作用。

4.3.2 警告标志

警告标志的前置距离, 分为条件A和条件B两种情况, 均要使驾驶者有足够的反应和采取措施的时间, 以安全到达警告地点。
