升降式高杆灯简易维修方法

编辑:扬州市朗旭照明科技有限公司时间:2020-06-29

高杆灯广泛适用于城市广场、车站、公路等场所,主要分为升降式和非升降式。升降式高度一般在 25- 35 米之间,其组成部分一般有:灯盘、灯杆、升降机构、电气装置等。灯盘上安装有灯具,灯盘周边有三个呈 120 度分布的挂钩槽;升降机构包含电动机、卷扬机、涡轮减速器、主副钢丝绳及连接盘,灯杆顶部固定有滑轮组、行程开关限位器、挂钩等。

高杆灯在日常的照明使用中,因自然腐蚀、外力等因素导致钢丝绳生锈老化,灯杆顶部限位器失控,灯盘无法挂钩等问题。在以前的维护工作中,必须聘请专业技术人员,租用大型高空作业车,维修中难度大、风险高,维护成本高。为解决高杆灯维修中的这些问题,我所技术人员多次对高杆灯构造原理进行技术分析,实践总结出了一套简单易行的维护操作方法,不仅降低了维护成本,并且简化了操作流程,安全可行,现介绍如下:

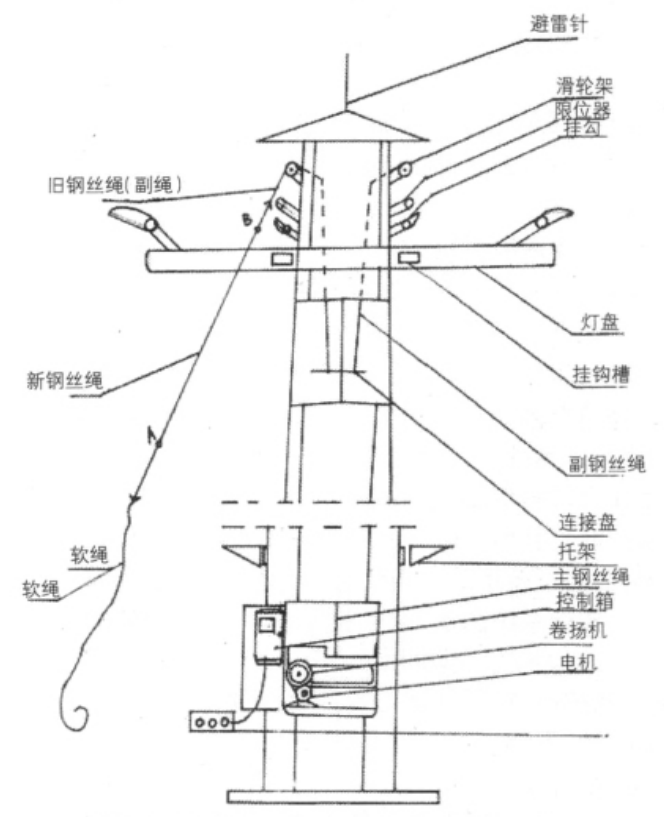

1 钢丝绳的更换(附图)

1.1 以 30 米高杆灯为例,准备 4 根 40 米长的软绳,3 根 35 米长的新钢丝绳,其中 3 根软绳分别于与新钢丝绳连接,另外一根用于与主电缆绳连接,然后在每根钢丝绳分别标注 A、B 两点,间距为30 米。

1.2 工作人员将电气门中主电缆电源接头断开,并与主钢丝绳固定,操作升降系统开关将高杆灯灯盘下降到灯杆底部托架位置后将灯盘架上的 3 根旧钢丝绳扎头依次松开,分别将新钢丝绳的 A 端与 3 根软绳连接,B 端与旧钢丝绳交叉编结,对接牢固(如 7 芯钢丝绳则将新旧钢丝绳各截断四股,长度约 50 公分)。编结处应缠绕胶布,以利于平滑过灯杆顶部滑轮。将灯盘上的主电缆插头与插座分离,用另一根软绳与主电缆插头绑紧(防止下一步骤中拉主钢丝绳时,电缆滑入灯杆内跌落)。

1.3 工作人员将主钢丝绳从电气门口往外慢慢拉出,让新旧钢丝绳匀速升降,编结头缓过滑轮,直至杆内的钢丝绳连接盘拉出杆门外。

1.4 以面向连接盘上的主钢丝绳电缆为基准,参照灯杆顶部电缆与钢丝绳滑轮的安装次位,将连接盘上的旧钢丝绳端头依次拆下,分别将其连接的新钢丝绳 B 点端头固定在连接盘上 (此时软绳与新钢丝绳 A点接头已随主钢丝绳的下降而上升到高杆灯的顶部)。

1.5 由工作人员从三个方向同时用力将杆外的软绳慢慢收落,使新钢丝绳 A 点端头回落到灯盘上,主电缆插头也降落至灯盘上,插入插座,断开软绳与钢丝绳的连接,依照 3 根钢丝绳 A 点的同等位置分别将灯盘固定牢固(因 3 根新钢丝绳 A、B 点长度相等,分别将灯盘与分线盘连接,故灯盘处于水平状态)换绳工作顺利完成。



2 行程开关限位器失控后灯盘的挂钩方法

将操作系统中的行程开关指示器指向挂钩位置,操作行程开关按钮,水平上升灯盘,工作人员观察灯盘挂钩槽与挂钩是否接触,如发生接触时,立即停止操作,此时在灯杆门里的主钢丝绳上做标记A,相对螺轮减速器某点为参考点,继续操作按钮,待挂钩已完全进入挂钩槽内,立即停止操作,并以前参考点为基点,在主钢丝绳上做标记 B 点,操作开关将灯盘回落少段距离,待主钢丝绳松动为止,挂钩完全受力此时参照以 AB 两点上升过参照点的距离,即可将灯盘准确与挂钩结合,达到水平安全状态。
